OpenLab

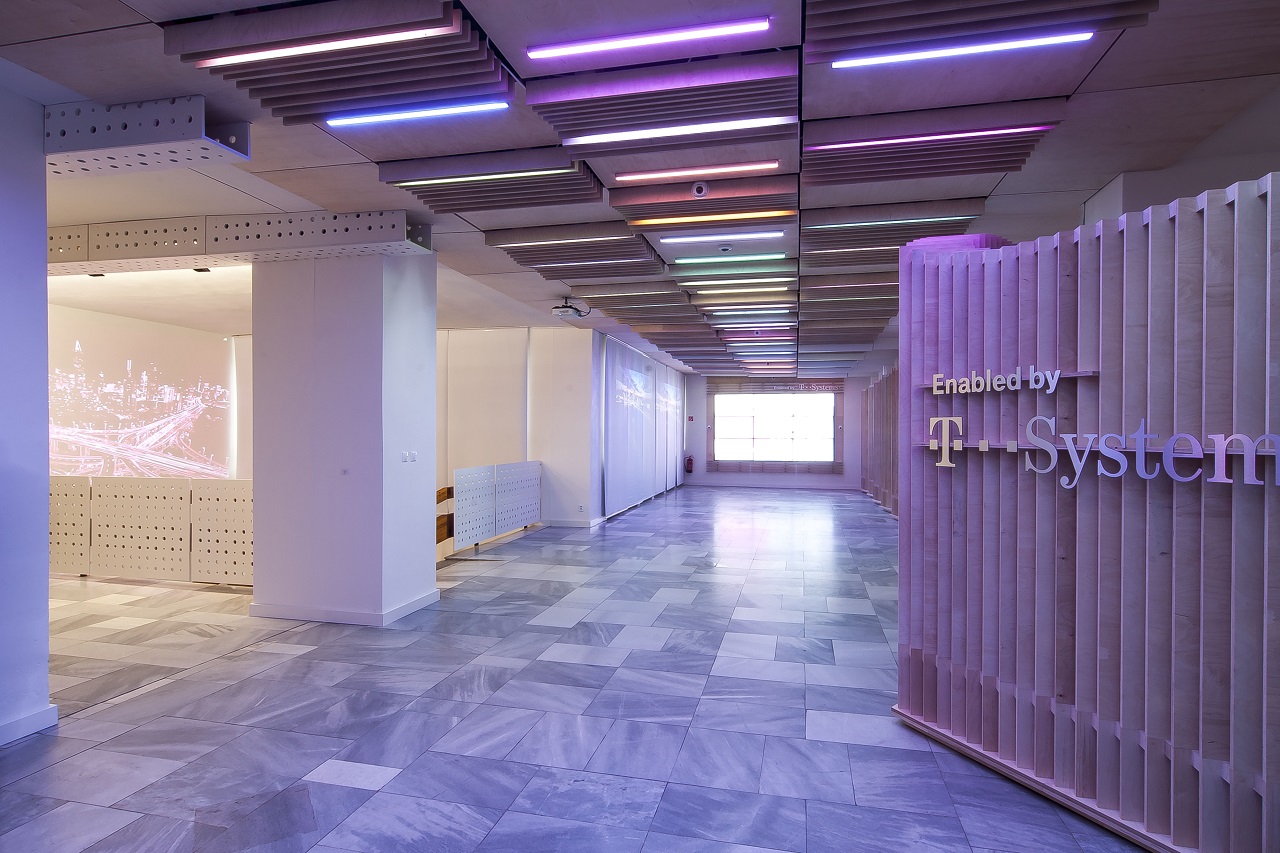

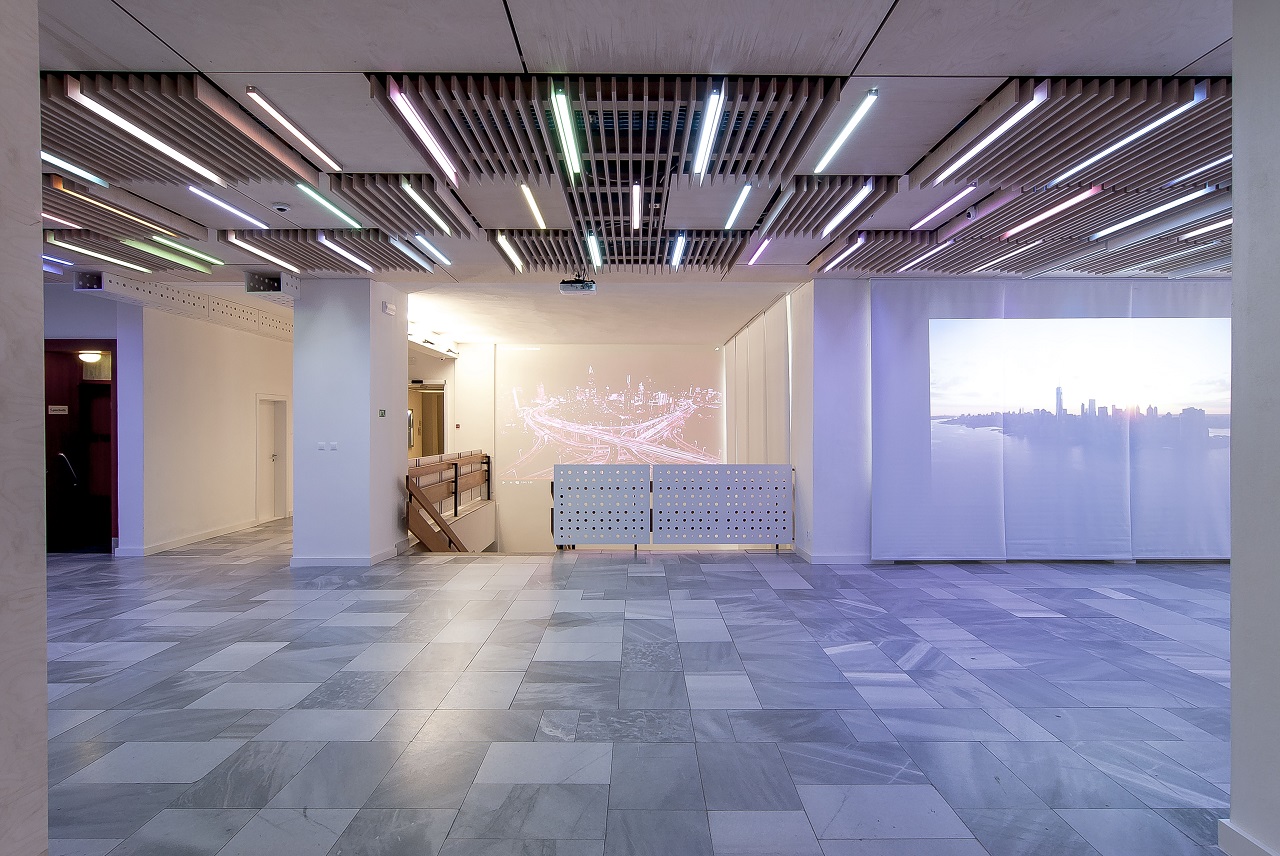

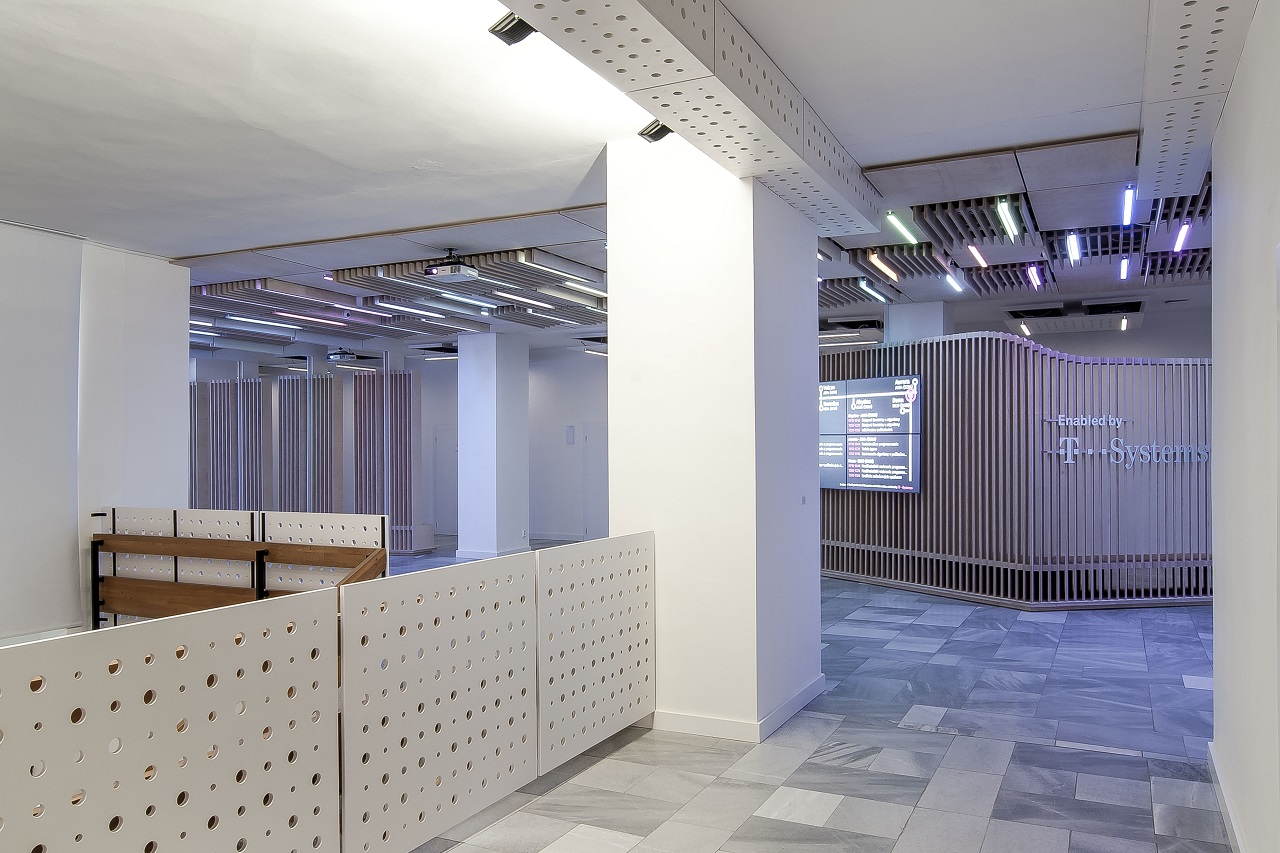

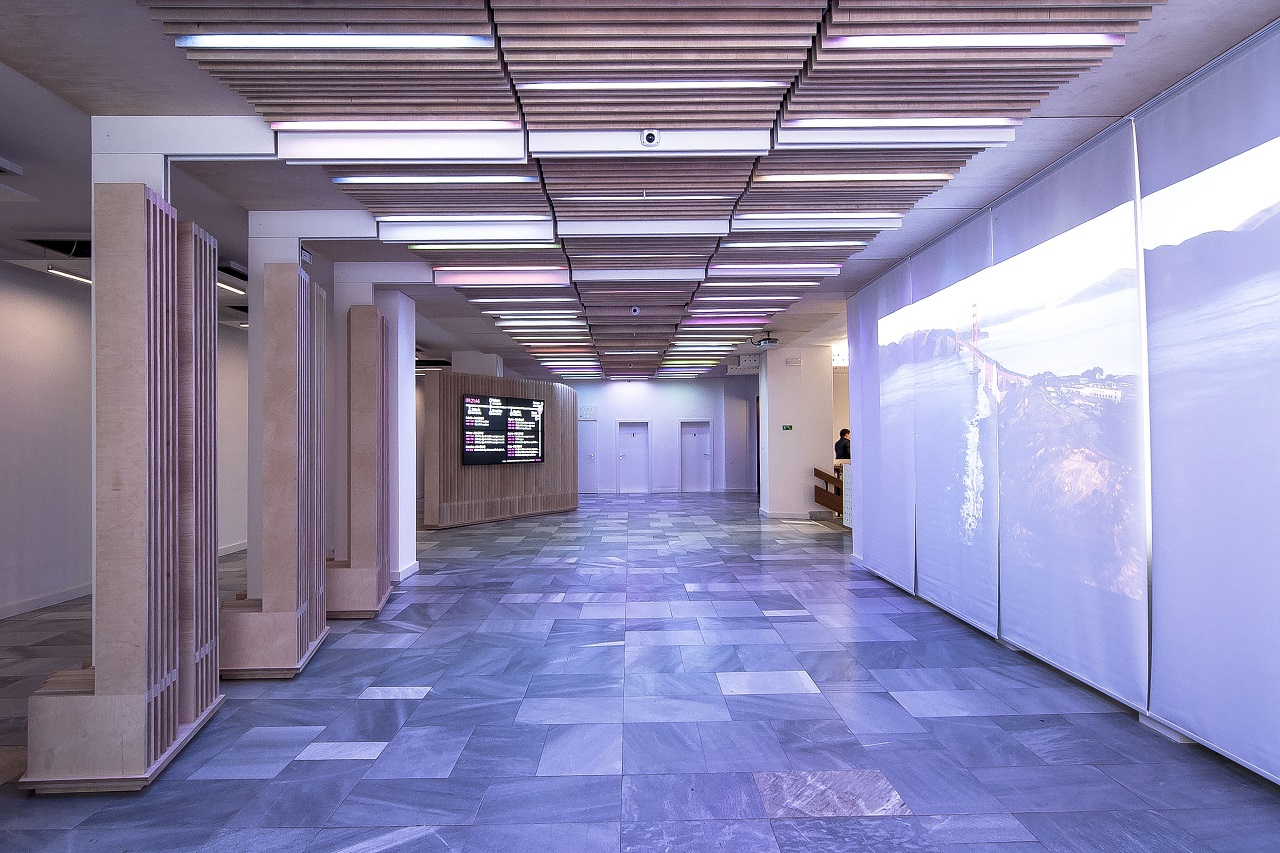

OpenLab je architektonicky moderný priestor vybavený špičkovými technológiami určený pre všetkých študentov. Jeho jedinečné umiestnenie priamo v otvorenom vestibule katedry umožňuje každému záujemcovi vyskúšať si vytvorené riešenia a zároveň získavať spätnú väzbu na vlastné riešenia. OpenLab je príkladom laboratória, ktoré bolo vybudované okolo zákazníkov — v našom prípade sú to študenti, pracovníci a návštevníci.

OpenLab je taktiež platformou, kde realizujeme výučbu prostredníctvom priebežných výziev a súťaží. V tomto priestore tiež testujeme a rozvíjame našu virtuálnu asistentku Olu. Zapojte sa do našej výzvy a pomôžte nám Olu naučiť viac!

OpenLab umožňuje overovanie koncepcií inteligentných priestorov a bol vybudovaný s cieľom realizácie vývoja a výskumu moderných digitálnych technológií, vrátane internetu vecí, hodnotenia použiteľnosti a používateľského zážitku, digitálneho umenia a umelej inteligencie. Vzájomne prepojené multifunkčné senzory, smartmetre, projekčné plochy, LCD televízory, mikrofóny, reproduktory a záznamové kamery poskytujú neobmedzené možnosti na tvorbu interaktívnych multimediálnych aplikácií. OpenLab sme vybudovali s podporou spoločnosti T-Systems a v rámci projektu KEGA č. 053TUKE-4/2019 Výučba softvérového inžinierstva prostredníctvom sústavných výziev a súťaží.

Poďte nám pomôcť s budovaním OpenLabu a rozvíjajte svoju kreativitu!

V prípade záujmu kontaktujte Dr. Dominika Lakatoša.

S čím nám môžete pomôcť:

  • inteligentné osvetlenie
  • dynamické informačné obrazovky
  • interaktívne prezentácie - obraz, zvuk, svetlo
  • spracovanie zvuku a obrazu
  • hry pre návštevníkov – ovládané mobilným zariadením, pohybom, gestami, pohľadom, hlasom
  • zber, ukladanie a vyhodnocovanie údajov zo senzorov
  • zabezpečenie
  • integrácia zariadení - ovládania posuvných dverí, žalúzií, kartové vstupy
  • administratívna konzola
  • chytré senzory a zariadenia
  • virtuálna asistentka Ola
  • interaktívne logo KPI
  • a isto máte aj ďalšie nápady

OpenLab iný pohľad

Čo sa tam momentálne nachádza?

Vstupné zariadenia

  • 6 multifunkčných senzorov (teplota, vlhkosť, tlak, zvuk, svetlo, otrasy)
  • meranie spotreby celého priestoru (prúd, napätie, činný výkon, jalový výkon)
  • 20 (FullHD a viac) kamier s ukladaním záznamu a automatickým nočným IR svietením
  • 2 priestorové mikrofóny (aktuálne fungujú pre ukážkové ovládanie hlasom v slovenčine)
  • 6 RaspberryPi v strope, ktoré obsahujú WiFi a Bluetooth, napr.: aktuálne cez nich riešime aj detekciu známych zariadení použitím BT
  • 2 Kinect One senzory umiestnené pod 3x3 a 2x2 panelom
  • z každého výstupného zariadenia ako TV, projektor vieme zisťovať ich stav
  • pripravujeme automatizovanie ovládania žalúziových zásten aj s informáciou o tom v akej polohe je daná žalúzia
  • taktiež plánujeme ovládanie automatických dverí na obidvoch vstupoch do OpenLabu a pripadne otváranie na karty s informáciami o stave dverí

Výstupné zariadenia

  • veľký zobrazovací panel pozostávajúci z 9 TV (3x3), celkove rozlíšenie 6K
  • malý zobrazovací panel pozostávajúci z 4 TV (2x2), celkove rozlíšenie 4K
  • 5 vertikálnych FullHD panelov
  • 4 projektory - každý 1920x1200
  • 1 dotykový FullHD displej
  • 97 svetiel, každé samostatne ovládateľné pre všetky 4 zložky (RGBW – červená, zelená, modrá, biela)
  • 8 reproduktorov, každý možné ovládať samostatne (potrebné softvérovo doriešiť, zatiaľ do nich ide stereo zvuk, čiže 4+4)
  • interaktívne logo katedry s 8 samostatnými RGB svietiacími LED segmentami
  • 4 LED reflektory nad schodiskom - ovládanie je potrebné doriešiť

Aktuálne funkčné spôsoby použitia

  • možné pustiť video, web (URL) na ktorékoľvek zobrazovacie zariadenie (nefunguje to automaticky na všetky, niekedy tam je potrebné manuálne otvoriť prehliadač, ale pripravuje sa automatizácia)
  • automaticky režim osvetlenia, kde sa sila svetla prispôsobuje intenzite svetla v miestnosti
  • spracovanie hlasu za účelom hlasového ovládania
  • automatická detekcia ľudí prostredníctvom ich zaregistrovaných BT zariadení
  • automatická syntéza hlasu v slovenčine na základe zadaného textu
  • automatické úlohy v prednastavený čas (zapnutie displejov ráno, vypnutie večer, vypnutie svetla ak ostalo zasvietene, zapnutie svetla ráno na automaticky režim intenzity osvetlenia)

Detailný rozpis HW prvkov

  • 13x Samsung Smart Signage PH49F
  • 5x NEC TV
  • 3x projektor Epson EB2255
  • 1x projektor Epson EB2247
  • 12x kamera Hikvision DS-2CD2522FWD-IS
  • 2x kamera Hikvision DS-2CD2552F-I
  • 3x kamera Hikvision DS-2CD2942F
  • 2x mikrofón Audix M55W
  • 1x Synology diskové pole RS2416+ (72TB) s RAID6 na ukladanie záznamu z kamier a údajov
  • 3x obslužné PC k výstupným zariadeniam s Win10
    • 1.PC ovláda veľký panel 3x3 cez GeForce GTX 1060 a výstup/vstup zvuku
    • 2.PC ovláda 5 vertikálnych displejov cez Matrox C680
    • 3.PC ovláda panel 2x2 a 3 projektory cez GeForce GTX 1060
  • 1x obslužné mini PC (Intel NUC) k vstupnému Kinect zariadeniu pri paneli 2x2
  • 10x RaspberryPi každé s 3 vlastnými doskami osadene s PCA9685 PWM čipom na ovládanie svetiel + 500W 24V zdroj pri každom
  • 6x RaspberryPi s pripojenými senzormi (opísané vyššie) cez USB, napájane klasickým RP adaptérom
  • 2x Xbox One Kinect senzor - pripojený cez USB do obslužného PC pre 3x3 panel a do dedikovaného obslužného Intel NUC PC pri paneli 2x2
  • 1x Sieťovo ovládaný zvukový mix (Soundcraft Ui-24R) pre pripojenie mikrofónov a reproduktorov
  • 1x 8 kanálový zosilňovač (Monacor STA-850D)
  • 8x reproduktorov Electro Voice EVID 4.2
  • 1x 24port 1Gbit switch Zyxel GS1920-24HP s podporou PoE (pre kamery)
  • 2x 24port Cisco 100Mbit switch
  • 1x server HP DL380 E5-2620v4 32GB RAM 3x300GB HDD s virtualizáciou

Jednotlivé senzory a počítače medzi sebou komunikujú prostredníctvom MQTT správ.

Tento priestor je pripravený na pridávanie nových zariadení prostredníctvom voľných napájacích zásuviek a voľných ethernet káblov.

API dokumentácia je prístupna pre študentov TUKE po prihlásení na tejto wiki stránke
